2D 도면에서는 Z값이 0이 되어야 합니다. 대부분은 그렇지만 도면 열람자는 최초 작성자가 아니므로 어떻게 구성이 되어 있는지를 모르죠. 그럼 당췌 뭔가가 안 맞는 난감함에 봉착하는 경우가 종종 있습니다. 저는 일단 도면을 받으면 원본은 따로 두고 사본을 가지고 작업을 시작합니다. 제가 보기 편한 상태로 만드는 거죠. 1. Purge (오류 검사) 2. Audit (오류 검사) 3. Flatten (Z=0작업) ①캐드버전에 따라 Flatten이 실행 안되는 경우가 있습니다. 이때에 쓰는것이 Change 입니다. Change↙ - 마우스로 영역설정↙ - P↙ - E↙ - 0↙ 하면 됩니다. (↙는 Enter) ②간단하게 요소의 색상을 변경 할 때도 씁니다. Change↙ - 마우스로 요소선택 - P↙ - ..

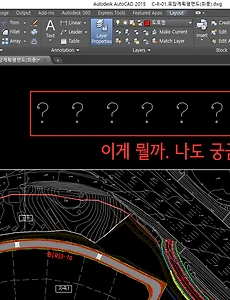

설계도면을 받아 보면, 보통 수많은 폰트를을 사용합니다. 한 두개만 써도 될것 같은데 굳이 그렇게 많이 써야 하는지도 잘 모르겠고, 또 주로 반복되어 쓰이는 특정한 폰트도 있는데 (예를 들어 울릉도 계열) 받아 쓰는 건 할 수 있지만 저작권 문제도 있는데다가 사내 모든 컴퓨터에 다 깔아 놔야 하는 일도 있고, 또 다른 회사 (특히 설계사 말고 작은 시공사)로 전송하면 거기서도 글자가 깨지는 경우가 있습니다. 암튼 폰트는 일괄 변경을 해서 써야 하는데 문제는 최근엔 PDF로 변환하여 보기도 하므로 윈도우 폰트가 아니면 깨지지는 않지만 원하는 폰트가 구현되지 않습니다. 그런데다가 DWG던 PDF던 태블릿으로 보면 폰트가 또 안 맞죠... 저는 일단 무료 폰트를 씁니다. 안드로이드 테블릿에서도 구현가능한 폰트..

캐드에서 이미지를 불러 들이는 방법입니다. 1. Attach 클릭! 2. 원하는 사진 파일을 선택합니다. 3. 그냥 OK 눌러 넘어 갑니다. 4. 한 점을 클릭하고 다음 점을 클릭하면 사각형의 사진이 해당 위치에 삽입됩니다. 5. 크기는 스케일로 조정하시거나 이미지 선택 후 각 모서리를 드래그 하시면 ..

항상 불만인게. 설계회사들마다 폰트를 다양하게 쓰는지 모르겠습니다. 물론 도면을 예쁘게 꾸미는 것도 좋죠. 윈도 기본 글꼴도 많고 무료 폰트도 있고. 그런데 꼭 유료 폰트를 쓴다는 것입니다. 아마 작업 당사자가 예쁘다고 개인적으로 내려 받아 쓰는 게 아닐까요. 그렇다면 불법입니..

업무 중에 많이 하는 작업 중 하나가 바로 JOIN입니다. 작업 능률을 향상시키죠. 길이 산정도 쉽고 객체 관리가 편해 집니다. 그래서 자주 사용하는 작업이지요. 하지만 어떠한 이유로 도대체 JOIN이 안 되는 경우가 있습니다. 보통은 크게 세가지 입니다. 1. 객체가 Z축 값을 가지고 있음. - ..

캐드 구버전에서는 강제로 지우기가 너무 어려웠어요. 높은 버번에서는 위험을 감수하고 강제로 쉽게 지울 수 있습니다. 명령어 [LAYDEL] 을 칩니다. 무시무시한 경고문일 것 같아 해석은 고사하고 그냥 넘어 갑니다. 그럼 아래와 같은 창이 뜹니다. 이름으로 검색해서 지울 예정이니 N을 치..

매번 흰색 네모상자는 심심해요. 물론 크기도 조정가능하지만 색깔도 바꿔보면 좋겠어요. 먼저 옵션으로 들어가요. DIsplay 탭에서 Colors...버튼을 누릅니다. 선택 순서는 아래 순번대로 하시면 되고 ③에서 원하시는 컬러를 선택하시면 되요. 저는 하늘색이 좋아서 Cyan으로 하고 써요^^ 교량..

캐드에서 객체를 선택하는 네모상자가 있습니다. 또한 그 네모상자의 사방으로 4개의 십자선이 그려져 있습니다. 이번엔 이것을 조정해 보려고 합니다. 네모상자는 보통 커서라고 부르기도 하고 영어로는 Pickbox라고 하네요. 이 사이즈를 조정해 보도록 하겠습니다. 먼저 [옵션]으로 진입..

① 관리 -> ② 별칭 편집 -> ③ 별칭 편집 이렇게 선택하면 아래와 같은 메모장 창이 뜨는데요. 아래로 쭈욱 내리면 좌측에 단축키, 우측에 실제 명령어가 적혀 있는 부분이 발견 됩니다. 보통 늘역자분들은 빠른 작업을 위해 LINE의 단축키를 L대신 숫자 2로 대체하시던데요 그렇다면 빨..

1. 특정 레이어 선택 QSELECT 이 명령어는 다양하게 선택할 수 있는 기능이 있습니다. 물론 특정 레이어를 선택할 수도 있지요. 2. 특정 레이어 삭제 LAYDEL -> 원하는 레이어의 선을 선택하면 해당 레이어 전체 삭제. 3.오류소거 AUDIT -> Y 4.불필요한 요소 제거. 현재 도면에 없는 블럭이나 선 스타일등을 제거합니다. PURGE -> all item 5.Z값 소거 FLATTEN -> select object (FLATTEN을 이용하려면 Express Tools를 로드해야 합니다.) 교량에 관한 모든 것. 토/ 탈/ 브/ 리/ 지 http://www.totalbridge.co.kr tbc1000@hanmail.net
